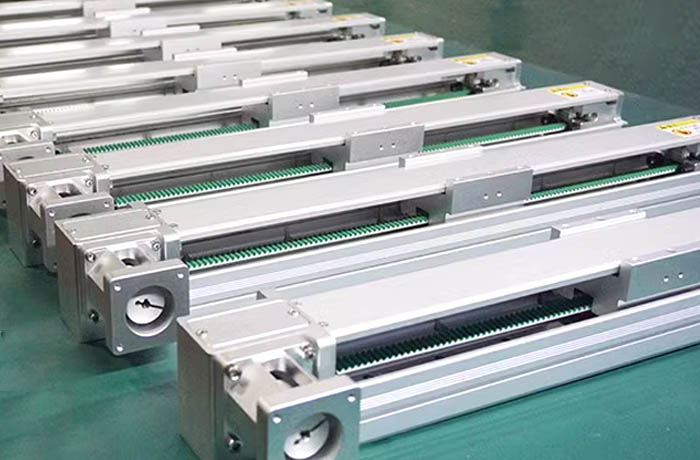

同步帶線性模組又稱同步帶直線模組，是一種高效、精確的傳動裝置，廣泛應用于各種自動化設備中，其結構復雜而精細，主要由以下幾個關鍵配件組成。

1.直線導軌：直線導軌是同步帶線性模組的核心部件之一，負責支撐和引導運動部件沿著預定方向進行往復直線運動。滾珠直線導軌能在高負載下實現高精度直線運動，而雙軸導軌則在高速運行時能保持低噪音，確保模組的穩定性和精度。

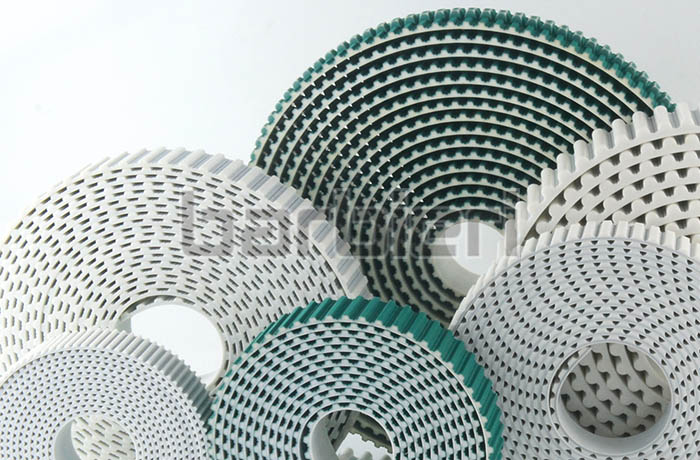

2.同步帶：同步帶是模組中的力驅動機構，通常由鋼絲繩或玻璃纖維作為堅固層，外覆聚氨酯或氯丁橡膠制成。皮帶的內圓周被設計成齒形，與齒帶輪嚙合，實現動力的傳遞。同步帶具有軸向力小、結構緊湊、耐油、耐磨、耐老化等優點，是模組傳動中的關鍵部件。

3.鋁合金型材：作為模組的關鍵外觀材料，鋁合金型材不僅具有良好的剛性和耐高溫性能，還確保了模組在高速運轉時的穩定性。其廣泛的應用性使得模組在各種環境下都能保持出色的性能。

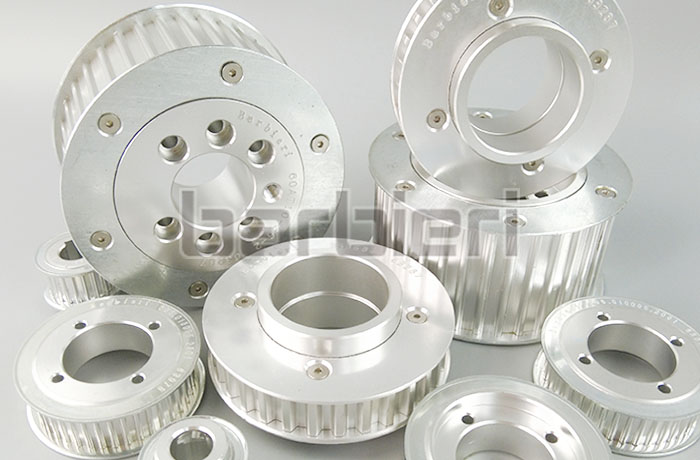

4.同步輪：同步輪是線性模組驅動中的重要轉換端口，通常由鋁合金、銅、尼龍等材料制成。當電機通電轉動時，同步輪直接變換和驅動同步帶，實現動力的傳遞。同步輪具有傳動精確、工作時無滑動、傳動比恒定等優點。

5.電機：電機是同步帶線性模組必須匹配的部件，用于驅動模組正常工作。伺服電機或步進電機等類型的電機，可根據具體需求進行選擇，以滿足模組的動力需求。

6.光電開關：光電開關用于檢測物體的存在，通過被檢測物體對光束的屏蔽或反射來觸發電路連接。在同步帶線性模組中，光電開關起到限位和定位的作用，確保模組在預定位置準確停止。

同步帶線性模組由直線導軌、同步帶、鋁合金型材、同步輪、電機和光電開關等關鍵配件組成。這些配件相互配合，共同實現了模組的高效、精確傳動。
