設計加擋塊同步帶需要注意的事項

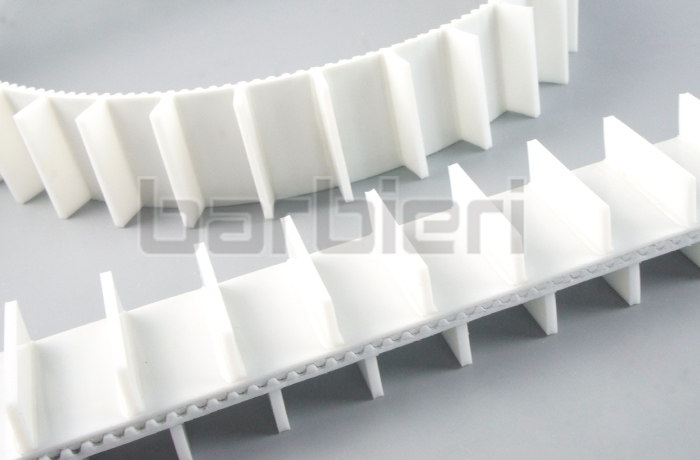

聚氨酯同步帶都可以采用擋塊設計，滿足輸送、搬運和定位等場合的應用。擋塊的制作材料與同步帶相同，從而保證最大的強度。加擋塊同步帶可以高速且低噪音地同步傳送產品，確保產品在正確的時間、位置和順序下進行運動。加擋塊同步帶需要合理設計擋塊節距和位置，可獲得最大程度的柔性，使同步帶使用壽命更長！
1. 單條同步帶輸送：根據輸送產品大小和形狀定制擋塊規格和間距，在單條同步帶上安裝擋塊進行輸送；
2. 多條同步帶同時輸送：根據輸送產品大小和形狀定制擋塊規格和間距，在多條同步帶上安裝擋塊進行同步輸送；
3. 準確定位傳動：當設備需要按一定間距進行感應時，根據此間距安裝擋塊，以達到準確感應效果，如噴碼機的傳送帶；
4. 用螺絲安裝的同步帶擋塊：可以在同步帶背面焊接帶有單個或多個螺母的擋塊，擋塊穩定性好，螺母不會掉落，定位準確；
5. 機械使用時需要特殊用途：可以根據客戶設計所需，開發及生產各類特殊的擋塊。

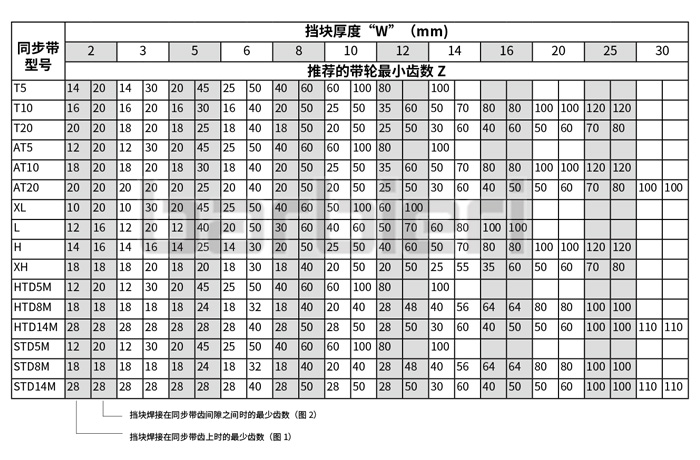

節距：建議根據同步帶齒型或齒數選擇擋塊節距，這樣可以讓同步帶總長公差對擋塊間隔的影響降至最低程度。

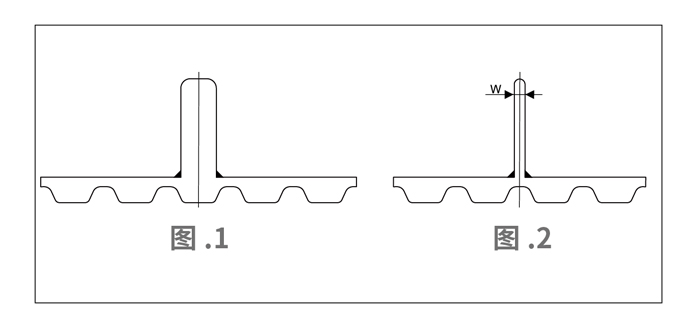

擋塊位置在同步齒間隙之間（圖 2），同步帶會受到連接擋塊的限制，建議選擇最小允許厚度 ”W“形擋塊。
1. 單條同步帶輸送：根據輸送產品大小和形狀定制擋塊規格和間距，在單條同步帶上安裝擋塊進行輸送；
2. 多條同步帶同時輸送：根據輸送產品大小和形狀定制擋塊規格和間距，在多條同步帶上安裝擋塊進行同步輸送；
3. 準確定位傳動：當設備需要按一定間距進行感應時，根據此間距安裝擋塊，以達到準確感應效果，如噴碼機的傳送帶；
4. 用螺絲安裝的同步帶擋塊：可以在同步帶背面焊接帶有單個或多個螺母的擋塊，擋塊穩定性好，螺母不會掉落，定位準確；
5. 機械使用時需要特殊用途：可以根據客戶設計所需，開發及生產各類特殊的擋塊。
